Описание

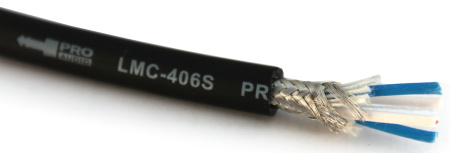

микрофонный кабель Star Quad, 4-жильный, плетеный экран, оболочка проводников - сшитый полиэтилен (XLPE), [2*(26/0.10) Blue XLPE+2*(26/0.10) White XLPE]+BD16*8/0.10TC, внешний диаметр 6 мм, в бухтах по 100 м., помехоустойчивый, для турового использования и инсталляций
Балансный STAR QUAD (квадропольный) кабель для передачи сигналов как микрофонного, так и линейного уровней. Распайка кабеля такова: с обоих его концов провода одного цвета соединяются и используются как один провод. Получается, что каждый из контактов + и – передается сразу по двум проводникам, образуя тем самым замкнутый контур. В этом и есть суть технологии квадропольного кабеля: кабель представляет собой 2 замкнутых контура, в результате чего подавляются возникающие токи от внешнего магнитного поля. Кроме того, таким образом увеличивается общее сечение каждого проводника (+ и -), что уменьшает их сопротивление, при сохранении общего диаметра кабеля. Из всего сказанного, следует, что этот кабель следует применять в условиях больших радиочастотных помех, в случаях, когда приходится прокладывать кабель на большие растояния, от туровой деятельности до студий.
Изоляция проводников сделана из сшитого полиэтилена (XLPE). Этот материал получают путем обработки определенными способами полиэтилена, в результате чего его молекулы сшиваются в трехмерную сетку за счет образования поперечных связей. Такая обработка улучшает прочность полиэтилена, повышает температурные характеристики. По сравнению с полиэтиленом сшитый полиэтилен снижает емкость между проводниками, что дает меньшую зависимость сопротивления проводника от частоты сигнала. И еще существенное преимущество сшитого полиэтилена – то, что он не плавится при пайке. Для повышения прочности, стойкости на разрыв, а также для улучшения скручиваемости в качестве наполнителя применяются хлопчатобумажные нити. Благодаря плетенной структуре экрана плотность сплетения, а следовательно, и экранирование, не ухудшается со временем при постоянных изгибах.
[list][*][b]Центральные проводники:[/b]
[*]Конструкция: 26 жил диаметром 0,1 мм
[*]Площадь проводника: 0,204 кв. мм (AWG24)
[*]Площадь пары проводников: 0,408 кв. мм (AWG21)
[*]Материал: BC OFC (бескислородная медь)
[*]Сопротивление (пост. ток): 84 Ω/km
[*][b]Изоляция центральных проводников:[/b]
[*]Материал: XLPE (сшитый полиэтилен)
[*]Цвет: белый x 2 и голубой x 2
[*]Диаметр:1,4 мм
[*]Толщина: 0,41 мм
[*][b]Наполнитель:[/b] хлопковые нити, тканевая прослойка между проводниками и экраном
[*][b]Экран:[/b]
[*]Конструкция: 128 жил диаметром 0,1 мм
[*]Материал: луженая OFC (бескислородная медь),
[*]Тип: плетеный
[*]Экранирование: 94%
[*]Сопротивление (пост. ток): 24 Ω/км
[*][b]Внешняя оболочка:[/b]
[*]Материал: PVC (поливинилхлорид)
[*]Цвет: черный
[*]Диаметр: 6,0 мм
[*]Толщина: 1,06 мм
[*]Номинальная емкость между центральными проводниками: 170 пФ/м
[*]Номинальная емкость между центральным проводником и экраном: 182 пФ/м
[*]Прочность на разрыв: 80 кгс
[*]Температура эксплуатации: -40° ~ +70°
[*]Вес катушки 100 метров: 5,4 кг[/list]
Балансный STAR QUAD (квадропольный) кабель для передачи сигналов как микрофонного, так и линейного уровней. Распайка кабеля такова: с обоих его концов провода одного цвета соединяются и используются как один провод. Получается, что каждый из контактов + и – передается сразу по двум проводникам, образуя тем самым замкнутый контур. В этом и есть суть технологии квадропольного кабеля: кабель представляет собой 2 замкнутых контура, в результате чего подавляются возникающие токи от внешнего магнитного поля. Кроме того, таким образом увеличивается общее сечение каждого проводника (+ и -), что уменьшает их сопротивление, при сохранении общего диаметра кабеля. Из всего сказанного, следует, что этот кабель следует применять в условиях больших радиочастотных помех, в случаях, когда приходится прокладывать кабель на большие растояния, от туровой деятельности до студий.
Изоляция проводников сделана из сшитого полиэтилена (XLPE). Этот материал получают путем обработки определенными способами полиэтилена, в результате чего его молекулы сшиваются в трехмерную сетку за счет образования поперечных связей. Такая обработка улучшает прочность полиэтилена, повышает температурные характеристики. По сравнению с полиэтиленом сшитый полиэтилен снижает емкость между проводниками, что дает меньшую зависимость сопротивления проводника от частоты сигнала. И еще существенное преимущество сшитого полиэтилена – то, что он не плавится при пайке. Для повышения прочности, стойкости на разрыв, а также для улучшения скручиваемости в качестве наполнителя применяются хлопчатобумажные нити. Благодаря плетенной структуре экрана плотность сплетения, а следовательно, и экранирование, не ухудшается со временем при постоянных изгибах.
[list][*][b]Центральные проводники:[/b]
[*]Конструкция: 26 жил диаметром 0,1 мм
[*]Площадь проводника: 0,204 кв. мм (AWG24)
[*]Площадь пары проводников: 0,408 кв. мм (AWG21)
[*]Материал: BC OFC (бескислородная медь)
[*]Сопротивление (пост. ток): 84 Ω/km
[*][b]Изоляция центральных проводников:[/b]
[*]Материал: XLPE (сшитый полиэтилен)
[*]Цвет: белый x 2 и голубой x 2
[*]Диаметр:1,4 мм
[*]Толщина: 0,41 мм
[*][b]Наполнитель:[/b] хлопковые нити, тканевая прослойка между проводниками и экраном
[*][b]Экран:[/b]
[*]Конструкция: 128 жил диаметром 0,1 мм
[*]Материал: луженая OFC (бескислородная медь),
[*]Тип: плетеный
[*]Экранирование: 94%
[*]Сопротивление (пост. ток): 24 Ω/км
[*][b]Внешняя оболочка:[/b]
[*]Материал: PVC (поливинилхлорид)
[*]Цвет: черный
[*]Диаметр: 6,0 мм
[*]Толщина: 1,06 мм
[*]Номинальная емкость между центральными проводниками: 170 пФ/м
[*]Номинальная емкость между центральным проводником и экраном: 182 пФ/м
[*]Прочность на разрыв: 80 кгс
[*]Температура эксплуатации: -40° ~ +70°
[*]Вес катушки 100 метров: 5,4 кг[/list]
